Образование длиннопризматических нанокристаллов TiO₂ при прокаливании смеси пероксокомплекса титана и хлорида натрия

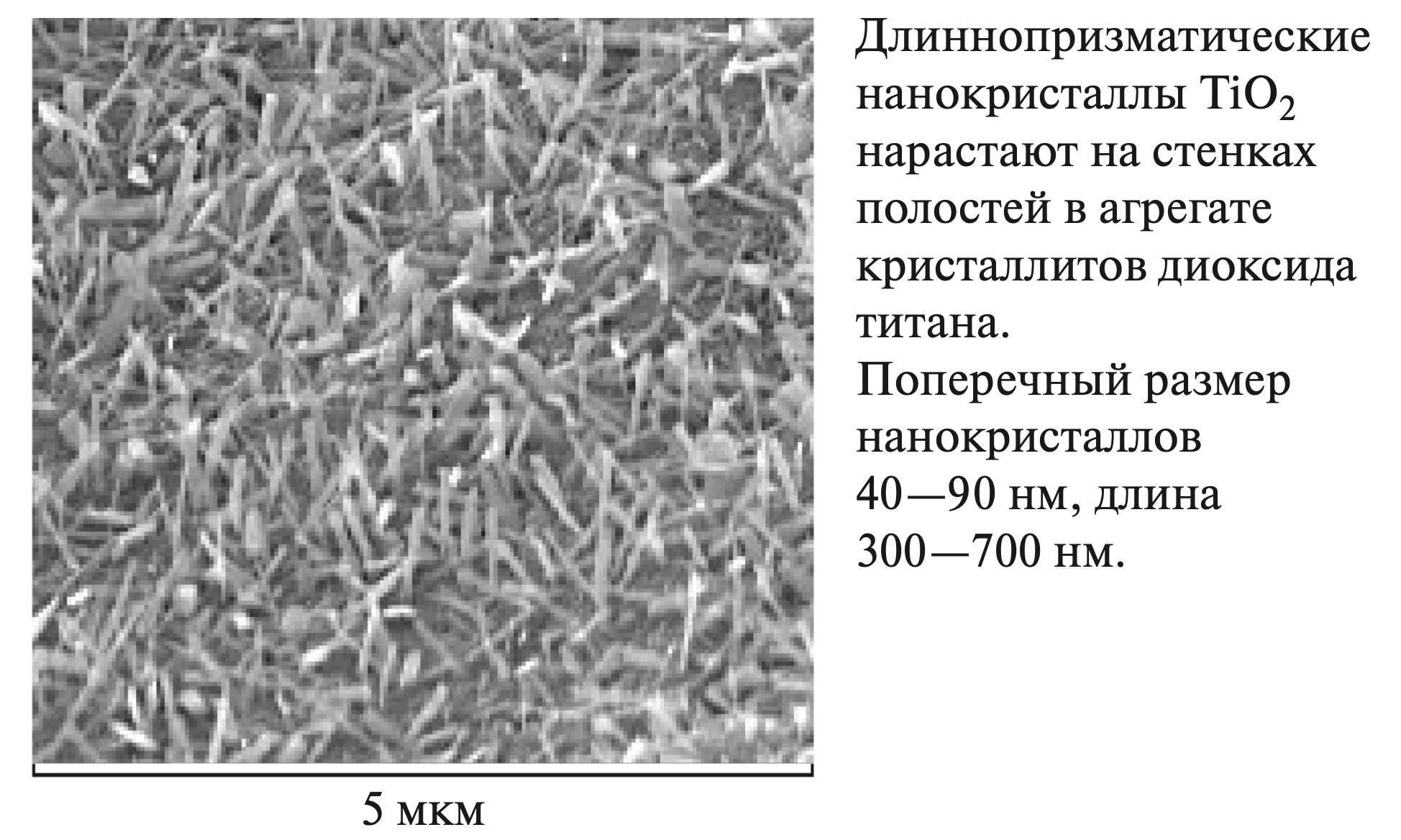

В ходе реализации пяти-стадийного процесса, включающего реакцию тетрабутоксититана с пероксидом водорода, смешение продукта взаимодействия с хлоридом натрия, сушку, прокаливание при 700 °С и отмывку материала от соли, обнаружено образование длиннопризматических нанокристаллов диоксида титана. Кристаллы формируются в микрополостях агрегата кристаллитов TiO₂. Поперечный размер кристаллов составляет 40—90 нм, а длина достигает до 300—700 нм. Согласно данным рентгенофазового анализа поликристаллический образец состоит из двух фаз — анатаза (92 мас.%) и рутила (8 мас.%). Формирование длиннопризматических кристаллов наблюдается только при применении при синтезе NaCl. Если соль не используется, полученный образец содержит 32 мас.% анатаза и 68 мас.% рутила.
