Электрохимические свойства допированного ионами алюминия оксида ванадия в магнийсодержащих ацетонитрильных электролитах

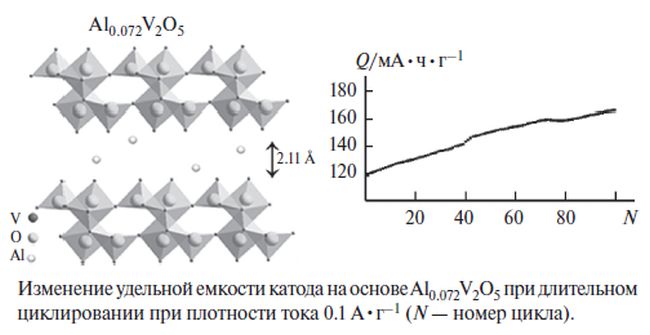

Гидротермальным методом синтезирован Al³⁺-допированный оксид ванадия состава Al_0.072V₂O₅. Электрохимические свойства катодного материала на его основе изучены методами циклической вольтамперометрии и гальваностатического заряда—разряда в 1 М растворе Mg(ClO₄)₂ в ацетонитриле. Установлено, что допированный оксид ванадия, вследствие расширенного межслоевого расстояния (12.11 Å), способен к обратимой интеркаляции ионов магния в кристаллическую структуру. Полученный материал показал хорошие электрохимические характеристики в качестве катода с начальной разрядной емкостью 118 мА•ч•г^–1 при плотности тока 0.1 А•г^–1. Емкость катода медленно возрастала до 165 мА•ч•г^–1 в течение первых 100 циклов, что указывает на стабильное поведение допированной системы.
