Регулирование активности и селективности катализатора Pd/C в аквафазном гидрировании фурфурола путем предварительного изменения функциональных свойств поверхности углеродного носителя при его окислительной обработке

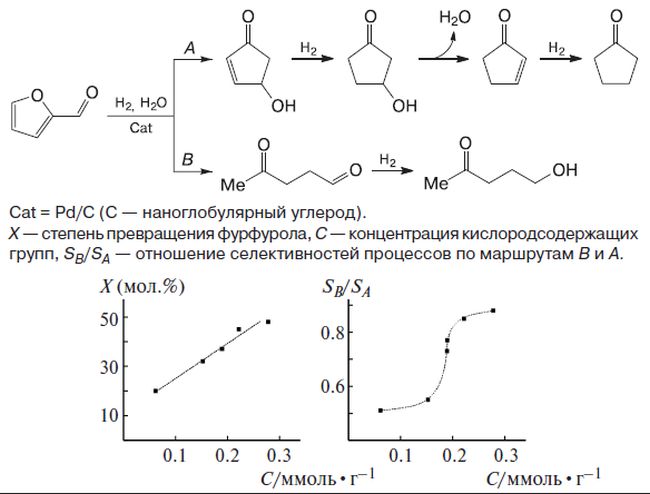

Изучено влияние окислительной обработки наноглобулярного углерода термической разновидности Т900 раствором HNO₃ (20 мас.%) продолжительностью от 0.5 до 4 ч на структуру и функциональные свойства углеродной поверхности нанесенного палладиевого катализатора. В результате такой обработки пористая структура углеродного материала практически не изменяется, однако его поверхность значительно обогащается кислородсодержащими группами кислотного характера, концентрация которых зависит от интенсивности образования и разрушения аморфного углерода и других неупорядоченных углеродных структур. Изменения функциональных свойств поверхности Т900, вызванные окислительной обработкой, приводят к увеличению дисперсности наночастиц палладия в системе Pd/Т900. Варьирование длительности окислительной обработки Т900 влияет на каталитические свойства системы Pd/Т900 в аквафазном гидрировании фурфурола (423 K, 3.0 МПа). Возрастание концентрации кислородсодержащих групп на поверхности Т900 при окислительной обработке обусловливает повышение каталитической активности и селективности в образовании 4-оксопентаналя и 5-гидроксипентан-2-она.
