Keywords
Abstract

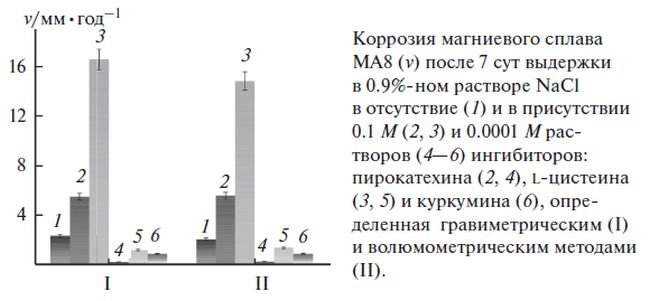

Магниевые сплавы перспективны для создания биорезорбируемых имплантатов, однако высокая скорость коррозии в физиологических средах ограничивает их применение. В работе исследована возможность использования нетоксичных «зеленых» ингибиторов коррозии для сплава МА8: L-цистеина, пирокатехина и куркумина. Методами волюмометрии, гравиметрии, электрохимической импедансной спектроскопии и потенциодинамической поляризации изучено влияние этих соединений в концентрациях 10–1 и 10–4 моль•л–1 на коррозионное поведение магниевого сплава в 0.9 %-ном растворе NaCl. Для цистеина и пирокатехина установлено выраженное влияние концентрации на коррозионную активность материала. В высокой концентрации (10–1 моль•л–1) они активируют коррозию в 2.5—7 раз, что связано с процессами комплексообразования и участием в окислительно-восстановительных реакциях. В низкой концентрации (10–4 моль•л–1) все исследованные соединения проявляют ингибирующие свойства, среди которых наиболее эффективен пирокатехин. Согласно данным, полученным методом волюмометрии, добавление в коррозионную среду пирокатехина снижает скорость коррозии в ~9 раз (до 0.24 мм•год–1).
