Электрохимический синтез карбидов вольфрама на углеродных волокнах в солевых расплавах и изучение их упругих свойств

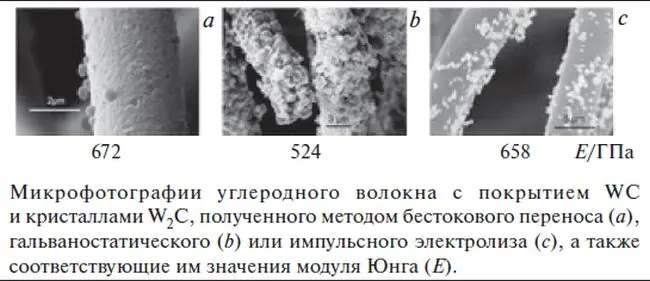

Проведен электрохимический синтез композиционных материалов карбид вольфрама—углеродное волокно в расплаве солей NaCl—KCl—Na₂WO₄—W на волокнах Карбопон-В-22. Методами бестокового переноса, импульсного и гальваностатического электролиза при 750—900 °C получены покрытия фазы WC и кристаллы W₂C. Увеличение содержания W₂C достигается при гальваностатическом электролизе (катодный ток 0.9 А, 900 °C, 30 мин). Толщина WC-покрытий составляет десятки нанометров, а кристаллы α-W₂C имеют размер 100—600 нм. Гальваностатический метод обеспечивает равномерное покрытие волокон без спекания и позволяет целенаправленно управлять фазовым составом образуемого композита. Контактным методом измерены упругие свойства полученных покрытий и выявлена зависимость упругого отклика от режима синтеза и доли фазы W₂C для покрытий состава WC—W₂C.
