Закономерности формирования структуры порошков системы Mo—TiC при механической активации

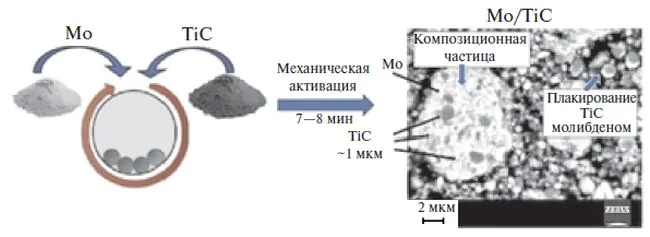

Закономерности эволюции порошков состава (100 – x)Mo—xTiC (x = 20—50 мас.%) при механической активации в высокоэнергетической планетарной шаровой мельнице в течение 4—12 мин исследованы методами рентгенофазового и рентгеноструктурного анализа, сканирующей электронной микроскопии и микрорентгеноспектрального анализа. При всех режимах механической активации состав представлен фазами Mo и TiC без образования новых фаз. На ранних стадиях обработки происходит интенсивное измельчение и наноструктурирование компонентов до размеров частиц карбида титана 0.6—5 мкм и молибдена 0.3—2 мкм, которое сопровождается ростом микродеформаций и формированием высокодефектного состояния молибдена. При содержании TiC 40—50 мас.% реализуется плакирование частиц карбида молибденом и формирование плотных гетерофазных частиц. В смесях с пониженным содержанием TiC (20—30 мас.%) плакирование выражено слабее и сопровождается повышенным уровнем загрязнения железом. Выявленные закономерности позволяют обосновать выбор оптимальных составов и режимов механической активации для получения тугоплавких композиционных порошков Mo—TiC с минимальным уровнем загрязнения.
