Формирование, структура и морфология частиц предкерамических порошков на основе ортофосфата гадолиния

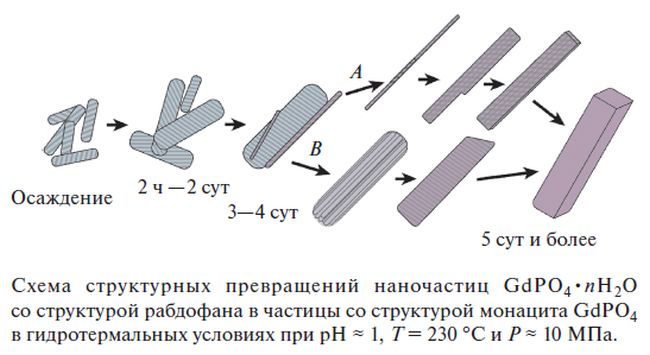

Проведено исследование фазообразования в условиях гидротермального синтеза (при T = 230 °C, P ≈ 10 МПа и pH ≈ 1) структурных превращений и морфологии наночастиц ортофосфата гадолиния. Показано, что на стадии осаждения формируются квазиодномерные наночастицы со структурой рабдофана GdPO₄•nH₂O толщиной до ~10 нм. Гидротермальная обработка осажденных суспензий в маточном растворе при pH ≈ 1 приводит к структурной трансформации рабдофан → монацит изотермической выдержки в течение 3 суток, данный процесс происходит практически без изменения средних размеров кристаллитов обеих фаз. Установлено, что увеличение размеров частиц со структурой монацита происходит преимущественно за счет ориентированного срастания квазиодномерных наночастиц. В результате исследования предложен механизм формирования и структурной трансформации частиц GdPO₄•nH₂O для создания материалов различного функционального применения, в том числе для получения предкерамических нанопорошков.
