Гидрогелевые полисахаридные композиции с диклофенаком как перспективные материалы для лечения ран

Получены гидрогелевые пленки на основе кукурузного крахмала, поливинилового спирта и натриевой соли карбоксиметилцеллюлозы, депонированные натрия диклофенаком (1 и 2.5% от массы полимеров), исследованы их свойства. Установлено, что при соотношении полимеров 40 : 40 : 20 (мас./мас.) физико-механические характеристики пленок соответствуют показателям коммерческих раневых повязок подобного типа по значениям степени набухания, паропроницаемости и механическим параметрам. В рамках модели электростатического потенциала для межмолекулярного комплексообразования (EPIC) показано, что наиболее энергетически выгодным является нековалентное взаимодействие диклофенака с фрагментами

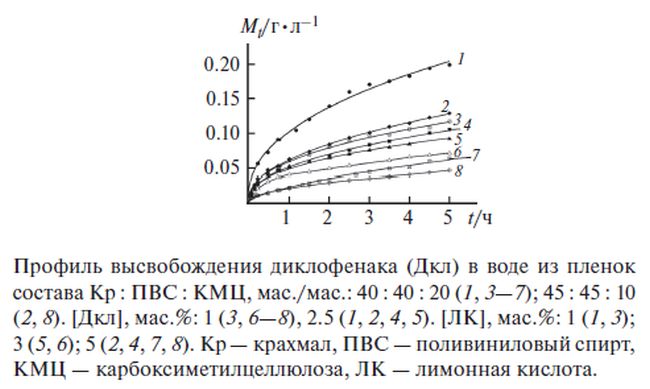

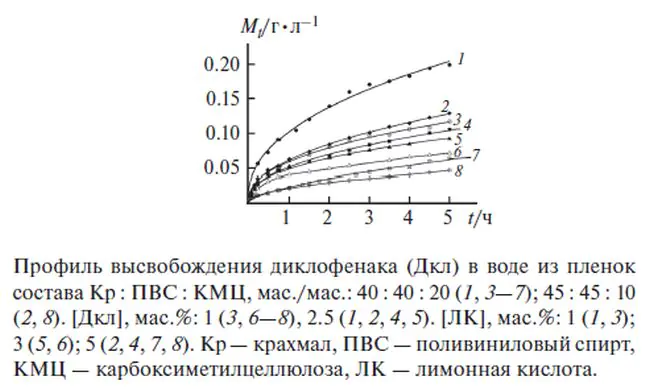

карбоксиметилцеллюлозы в сетке гидрогеля. Исследована кинетика выделения диклофенака из полимерной матрицы в различных биорелевантных средах. Установлено, что высвобождение во всех случаях имеет пролонгированный характер и подчиняется закономерностям фиковской диффузии. Математическое описание профиля высвобождения показало, что, оптимизируя плотность сшивки, можно обеспечить контролируемое выделение лекарственного вещества из раневого покрытия.
